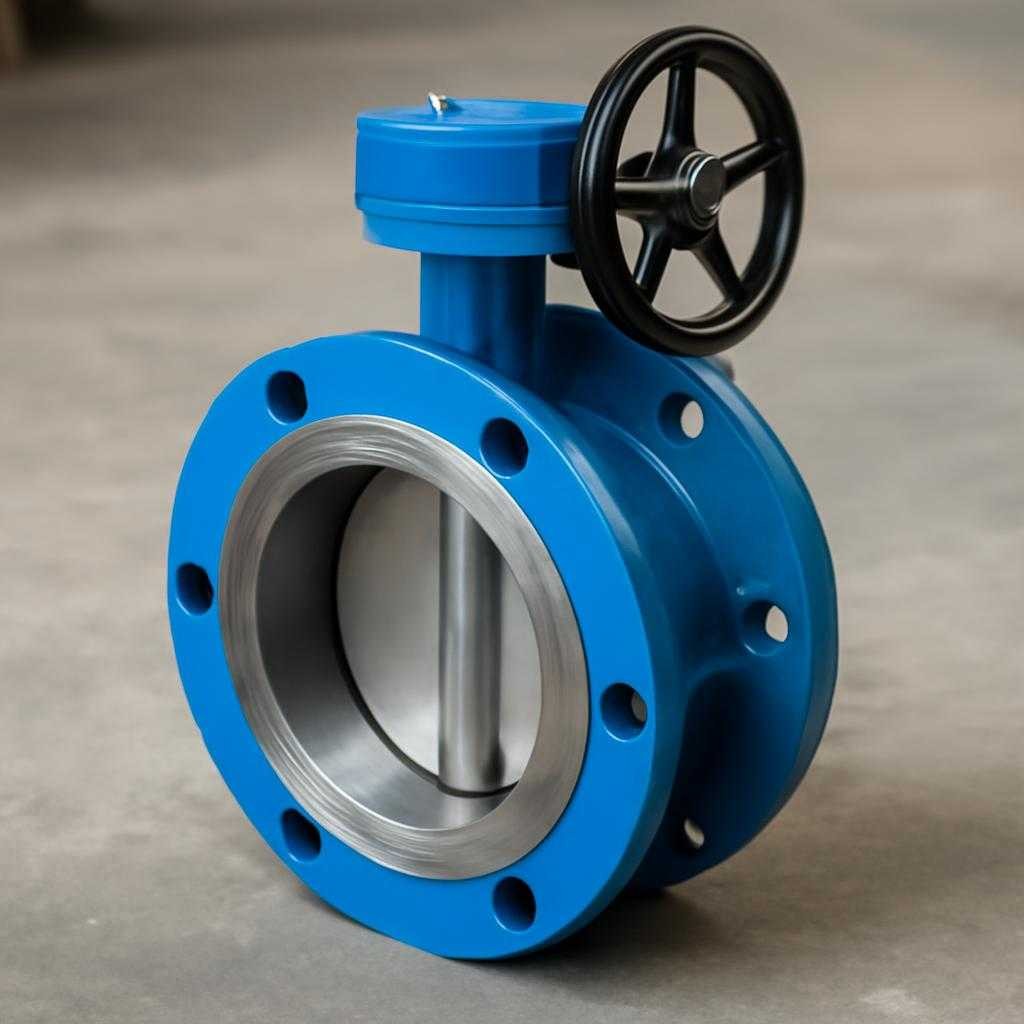

Обширная сеть трубопроводов Челябинского промышленного узла предъявляет высокие требования к запорной арматуре. Фланцевый поворотный затвор https://xn--80aaaaa1b0bfijmdc1ap0q.xn--p1ai/catalog/zatvory/zatvory-chugunnye/zatvory-diskovye-povorotnye/ с диском из углеродистой либо нержавеющей стали сочетает компактность и долговечность, а покупка напрямую у местного предприятия снижает расходы на логистику и исключает наценку посредников.

Критерии выбора

Корпус из серого или ковкого чугуна подходит для воды и сжатого воздуха до PN16, сталь 20 или 09Г2С расширяет диапазон давлений до PN25, а нержавеющая 12Х18Н10Т сохраняет рабочие свойства при температурах до 425 °C. Дисковая часть из той же стали исключает разнородные пары и повышает крутильную жёсткость. Покрытие никелем или эпоксипорошком толщиной 250 мкм защищает от коррозии свыше десяти лет при коэффициенте pH 5–10.

фланцевый затвор

Уплотнение и геометрия

Для сетевой воды применяется EPDM с ресурсом +120 °C, для нефтепродуктов — NBR до +90 °C, для химически активных сред — FKM до +200 °C. Седло обычно вулканизируется в корпус, двойной эксцентриситет снижает крутящий момент и продлевает срок службы до 15 000 циклов. Присоединительные размеры соответствуют ГОСТ 33259, строительные длины — ISO 5752 серия 20, испытания проводят при давлении 1,5 × PN.

Проверка производителя

Завод в Челябинске выдаёт паспорт МТР, декларацию ЕАЭС, сертификат ISO 9001 и протокол гидротеста. Маркировка содержит номер плавки, QR-код открывает электронный архив документов. Финишная обработка выполняется на горизонтально-расточных центрах с допуском IT 7, биение диска не превышает 0,05 мм. Контроль качества включает ультразвуковую и капиллярную дефектоскопию.

Алгоритм заказалось

В техническом задании фиксируются DN, PN, температура, состав среды, частота срабатываний, тип привода — ручной редуктор, пневмо или электропривод по ГОСТ 12.2.063. Менеджер формирует коммерческое предложение с чертежом и 3-D-моделью в формате STEP. После согласования сторон подписывается договор, аванс 30 %, производственный цикл — 10–14 суток. Погрузка осуществляется в крытый транспорт, упаковка — ящики OSB с силикагелем, к перевозке прилагается ТТН.

Сервис и экономия

Гарантия — 24 месяца либо 5 000 циклов. Склад поддерживает наличие уплотнений, шпинделей и редукторов. Служба поддержки отвечает в течение четырёх часов, выезд бригады по УрФО — 48 часов. Прямая закупка у производителя в Челябинске сокращает бюджет проекта до 18 % и ускоряет ввод объекта в эксплуатацию почти на две недели.

Стальной фланцевый дисковый поворотный затвор применяют в трубопроводах для отсекания или регулирования потока. Модель с фланцевым присоединением выдерживает ударные нагрузки при запуске насоса, удобна в монтаже и обслуживании. Производители Челябинска комплектуют оборудование по ГОСТ 33259 и ГОСТ 55472, что повышает взаимозаменяемость с арматурой из других регионов.

Тех параметры и расчёт

Подбор стартует с определения номинального прохода DN и давления PN. Диаметр выбирают по пропускной способности линии: ориентируются на требования проекта или паспорт базовой арматуры. Для магистралей отопления DN 50-200 встречаются чаще, тогда как водо-водяные теплообменники требуют DN 40-80. Давление PN 1,6 МПа подходит коммунальным сетям, PN 2,5 МПа — нефтехимии. Температуру среды уточняют по паспорту: углеродистая сталь 20Л пригодна до +425 °C, нержавеющая 12Х18Н10Т — до +600 °C.

Материал и покрытие

Корпус из стали 20 или 09Г2С применяют в системах с невысокой коррозионной активностью. Для кислых сред берут 12Х18Н10Т либо 10Х17Н13М2Т. Диск выпускают из той же марки, что и корпус, либо из более коррозионностойкой при агрессивном потоке. Седло замыкают фторопластом или EPDM в диапазоне −30…+150 °C, графитовые кольца рассчитаны на +425 °C. Защитное порошковое покрытие держит 250 µm и служит дополнительным барьером от коррозии в складских условиях.

Исполнительный механизм

Ручной редуктор удобен на DN ≤ 300. Электропривод ускоряет дистанционное управление, повышает класс герметичности за счёт точного позиционирования. Пневмопривод сокращает время хода до 1–2 с и пригоден в пожароопасной зоне. При заказе указывают крутящий момент и напряжение сети (220/380 В либо 24 В постоянного тока).

Документация и испытания

Завод в Челябинске передает паспорт, сертификат соответствия, протокол гидроиспытаний. Испытание выполняют по ГОСТ 33259 при 1,5 PN, герметичность по ГОСТ 9544 класс A или B. При требовании Ростехнадзора добавляют акт приёмки ОТК и радиографию сварных швов.

Каналы закупки

Контакт с заводом начинается через техническое задание: DN, PN, среда, температура, материал, тип привода, стандарты фланцев. После сверки параметров отдел продаж подтверждает срок изготовления: партии до 50 шт. выпускают за 15–20 дней, крупные — до 45 дней. Коммерческое предложение включает цену товара, услуги НКПА, упаковку в фанерный ящик, страхование груза. Поставку в любой регион РФ обеспечивает попутный автотранспорт или ж/д контейнеры с утеплёнными вкладышами для зимы. При самовывозе отдел логистики подготавливает схему проезда и согласовывает график отгрузки.

Монтаж и сервис

Перед установкой проверяют комплектность: корпус, диск, привод, набор шпилек, прокладки из паронита ГТК или спирально-навитых колец. Фланцы трубопровода очищают от заусенцев, уплотнительные поверхности обезжиривают. Затвор размещают в любом положении, при вертикальной оси диска исключают зависание твердых включений. Усилие затяжки шпилек распределяют крест-накрест. После монтажа проводят контрольный пуск с плавным открытием до 30 % и дальнейшим выводом на номинальное.

Эксплуатация

Раз в шесть месяцев проверяют момент на приводном валу и герметичность по сечке. При скачке давления более 20 % от паспортногоо испытание выполняют досрочно. Плановый ремонт включает замену седла и уплотнений подшипника. Производитель Челябинска поставляет ремкомплект по запросу в течение 5 дней.

При чётко сформулированном задании, сверке стандартов и проверке испытательных документов стальной фланцевый дисковый поворотный затвор служит свыше 10-12 лет. Выбор изделия у непосредственного производителя в Челябинске снижает стоимость и гарантирует своевременную поставку, а прямой контакт с технологом упрощает подбор материалов под особые среды.
